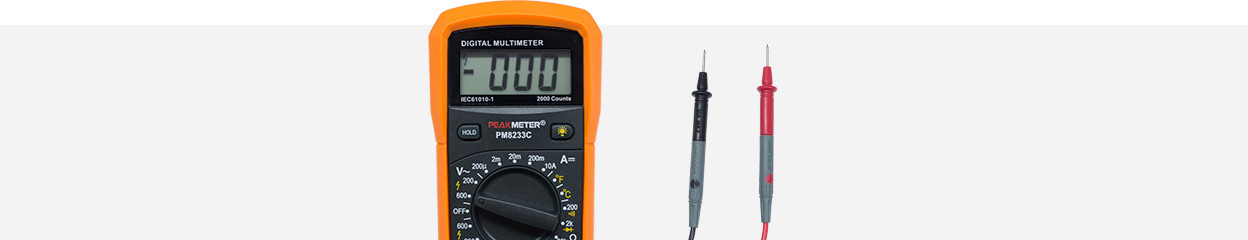

Wie misst man eine Perilex-Steckdose mit einem Multimeter?

Mit einem Multimeter misst du, ob sich die Perilex-Steckdose in deiner Küche für einen Herd oder ein Kochfeld mit 2 oder 3 Phasen eignet. Dazu steckst du die rote und die schwarze Prüfspitze auf die richtige Weise in die Perilex-Steckdose. Hier liest du, wie du ein Multimeter verwendest, sodass du weißt, welchen Herd- oder Kochfeldtyp du wählen musst.

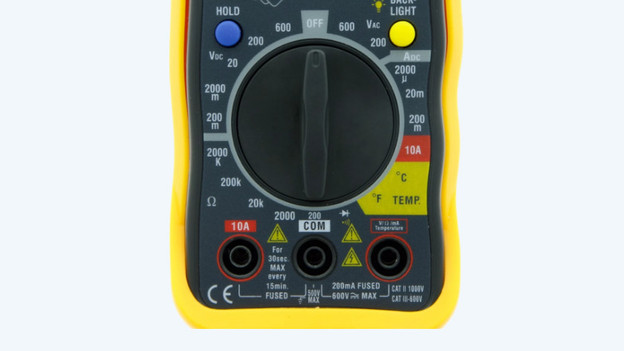

Perilex-Steckdose mit einem Multimeter messen

Perilex-Steckdose mit einem Multimeter messen

Mit einem Multimeter misst du eine Perilex-Steckdose wie folgt:

  • Drehe das Multimeter auf die richtige Wechselspannung.
  • Drehe das Messgerät weiter auf 400 Volt oder eine höhere Zahl.
  • Stecke die schwarze Prüfspitze dort ein, worüber „COM“ steht.
  • Stecke die rote Prüfspitze in die Öffnung, über der „V“ steht.
  • Stecke die schwarze Prüfspitze in die mittlere Öffnung der Perilex-Steckdose.
  • Stecke die rote Prüfspitze in die Öffnung links unten und notiere, was das Multimeter angibt.
  • Miss die übrigen Öffnungen.
  • Misst du 2 Mal ca. 230 Volt? Dann hast du einen 2-Phasen-Anschluss.
  • Misst du 3 Mal ca. 230 Volt? Dann hast du einen 3-Phasen-Anschluss.

Was brauchst du?

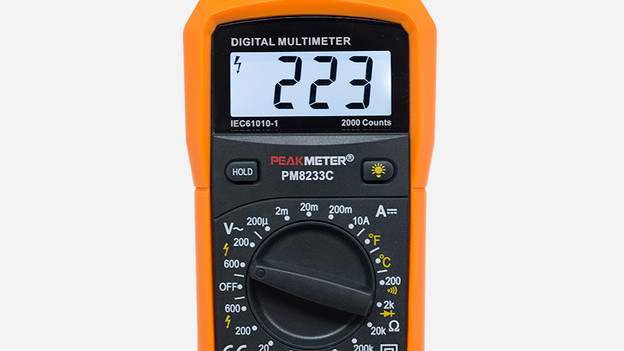

CAT-III-Multimeter
  • Ein CAT-III-Multimeter, das mindestens bis 400 Volt misst. Jedes Multimeter sieht anders aus.
  • Eine Perilex-Steckdose in deiner Küche. Das ist eine Steckdose mit 5 Öffnungen.

1. Schritt: Stecke das rote und das schwarze Messkabel ins Multimeter

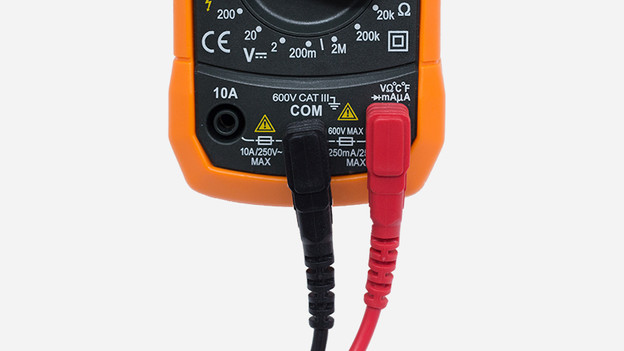

Messkabel am Multimeter

Stecke die schwarze Prüfspitze in den Anschluss, über dem „COM“ steht und die rote Prüfspitze in den Anschluss, über dem „V“ steht. Oftmals steht neben dem „V“ auch „Ω“ oder „mA“.

2. Schritt: Stelle auf deinem Multimeter Wechselspannung ein

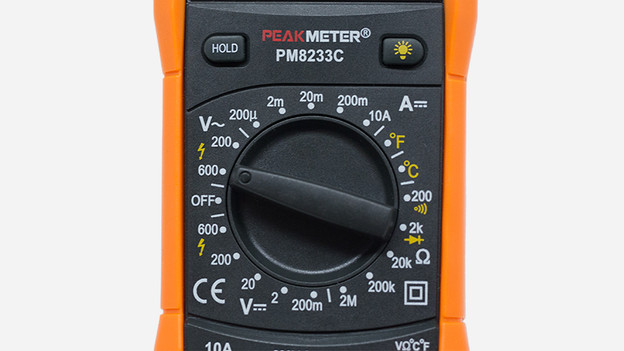

Drehwähler Multimeter

Stelle den Drehwähler des Multimeters auf Wechselspannung. Auf deinem Multimeter erkennst du sie am „V“ mit einer Wellenlinie. Auf manchen Messgeräten steht ein „V“ mit einem Strich und einer Wellenlinie. Dann musst du dich zwischen Gleichspannung (DC) und Wechselspannung (AC) entscheiden. Wähle Wechselspannung (AC). Wie du das machst, ist von einem zum anderen Multimeter unterschiedlich. Danach stellst du den Drehwähler auf 400 V oder die erste höhere Zahl ein. Die Zahl, die du wählst, ist der Höchstwert in Volt, den du messen kannst. Weil wir maximal 400 V wählen wollen, nützt dir ein niedrigerer Wert nichts. Bei manchen Multimetern muss du keinen Wert in Volt einstellen. Dann lässt du das Multimeter auf der soeben eingestellten Wechselspannung stehen.

3. Schritt: Stecke die schwarze Prüfspitze in die mittlere Öffnung

Perilex-Steckdose messen

Stecke die schwarze Prüfspitze in die Mitte der Steckdose. Das ist die Erde, d. h. wenn alles in Ordnung ist, steht hierauf kein Strom. Lasse die schwarze Prüfspitze stecken.

Achtung: Verändere während des Messens niemals die Einstellungen.

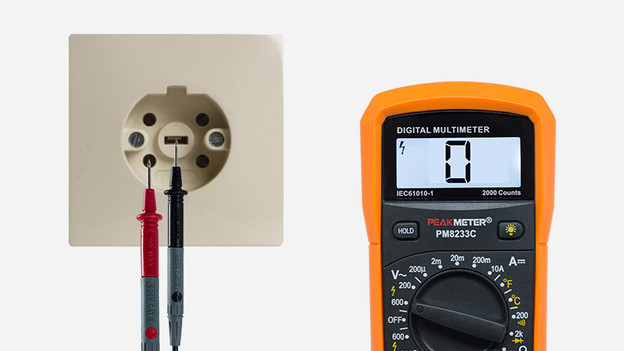

4. Schritt: Stecke die rote Prüfspitze in die Öffnung links unten

Perilex-Steckdose mit einem Multimeter messen

Stecke die rote Prüfspitze gerade in die Öffnung links unten. Schaue auf das Display. Notiere, ob du 0 V oder ungefähr 230 V misst. Die Anzahl Volt, die eine Phase liefert, ist in jeder Wohnung anders. Es kann also sein, dass du 228 V oder 234 V misst.

Achtung: Verändere während des Messens niemals die Einstellungen.

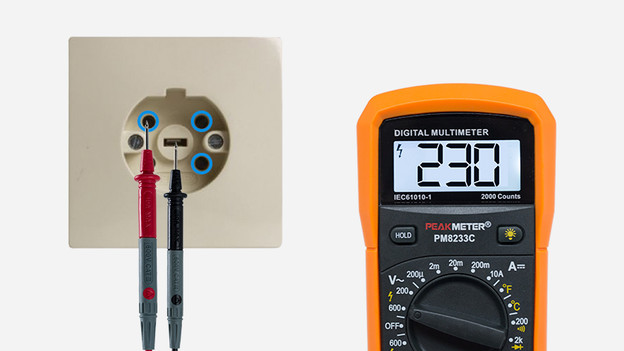

5. Schritt: Miss die übrigen Öffnungen

Perilex-Steckdose mit einem Multimeter messen

Stecke jetzt die rote Prüfspitze in die Öffnung links oben. Notiere wieder, was das Messgerät anzeigt. 0 V oder ungefähr 230 V. Wiederhole das mit den Öffnungen rechts oben und rechts unten.

Achtung: Verändere während des Messens niemals die Einstellungen.

6. Schritt: Bestimme die Anzahl der Phasen

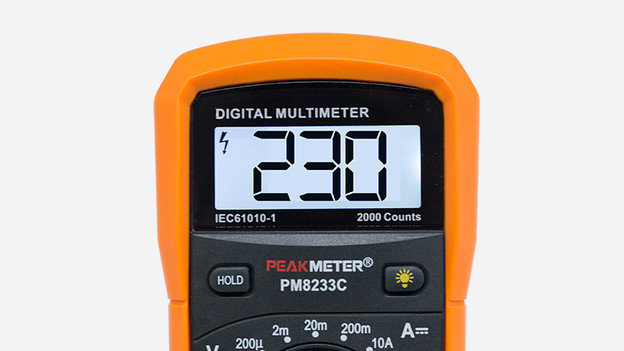

Multimeter 230 Volt

Nachdem du jetzt alle 4 Öffnungen gemessen hast, kannst du die Anzahl Phasen bestimmen. Jede Öffnung, wo du ungefähr 230 V misst, ist eine Phase. Was hast du gemessen?

  • 2 Mal ± 230 V und 2 Mal 0 V = Anschluss mit 2 Phasen
  • 3 Mal ± 230 V und 1 Mal 0 V = Anschluss mit 3 Phasen

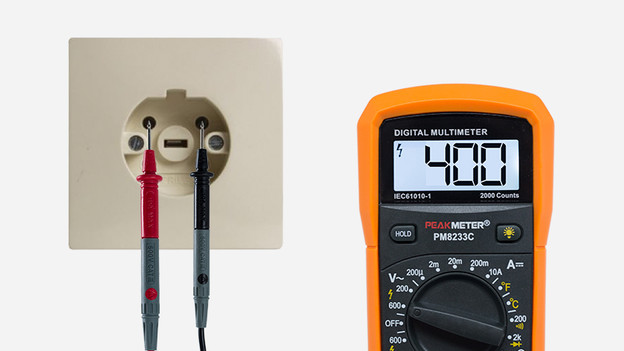

7. Schritt: Misst du 3 Phasen?

Perilex-Steckdose mit einem Multimeter messen

Kontrolliere das, indem du die schwarze Prüfspitze in eine Öffnung steckst, wo du ungefähr 230 V gemessen hast, und die rote in eine andere Öffnung, wo du ungefähr 230 V gemessen hast. Zeigt das Display 400 V an? Dann hast du sicher 3 Phasen.
