Wie bringe ich die schwenkbare BlueBuilt-Wandhalterung 32-55 Zoll an?
Bevor du loslegst
| Geschätzte Installationszeit: | 30 Minuten |
|---|---|
| Empfohlene Personenzahl: | 2 |
| Geeignete Oberfläche: | Vollziegel oder Vollbeton |
| Vor dem Bohren: | Prüfe mit dem Leitungssucher, ob sich hinter der Wand keine Kabel oder Rohre befinden |

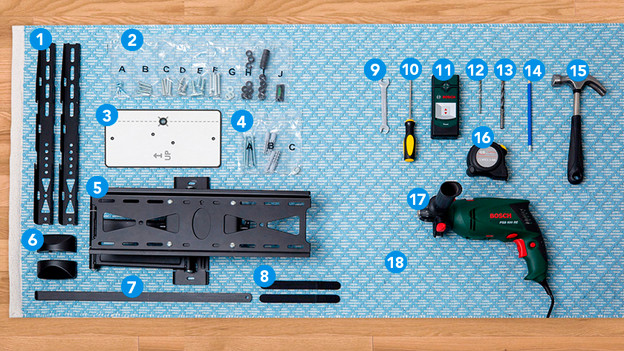

Was benötigt man?
In der Packung
- TV-Rahmen
- Schrauben, Unterlegscheiben, TV-Abstandshalter und Wasserwaage
- Schablone
- Schrauben und Dübel für die Wand
- Wandhalterung
- Abdeckkappen
- Sicherheit
- Klettverschluss für deine Kabel
Was musst du selbst im Haus haben?
- 11-mm-Schlüssel oder Steckschlüssel
- Kreuzschlitzschraubendreher
- Leitungssucher
- 5mm Bohrer
- 10mm Bohrer
- Bleistift
- Hammer
- Maßband
- Bohrhammer oder Betonbohrer
- Decke
Am Ende der Installation bleiben dir ein paar Schrauben. Dies liegt daran, dass Teile für verschiedene Fernsehergrößen enthalten sind.
Schritt 1: Rahmen platzieren
Lege deinen Fernseher auf eine Decke und platziere die TV-Rahmen (1) auf deinem Fernseher, wie auf dem Foto gezeigt.
Suche aus Tüte A bis F (2) heraus, welche Schraube auf deinen Fernseher passt. Du benötigst nur 1 Set.

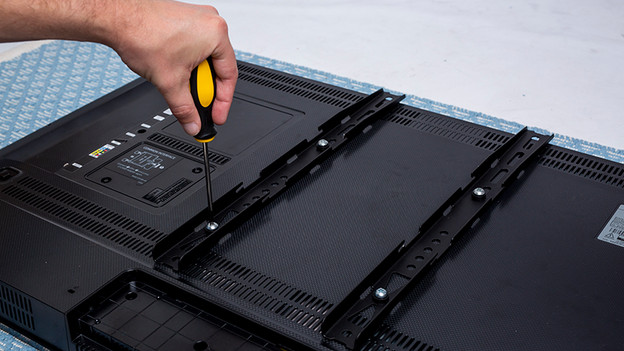

Schritt 2: Rahmen montieren
Schraube 1 festziehen. Die Schraube ist zu lang? Lege eine Unterlegscheibe (G) oder einen Abstandshalter (H oder I) dazwischen.
Ziehe nun die restlichen 3 Schrauben auf die gleiche Weise fest.

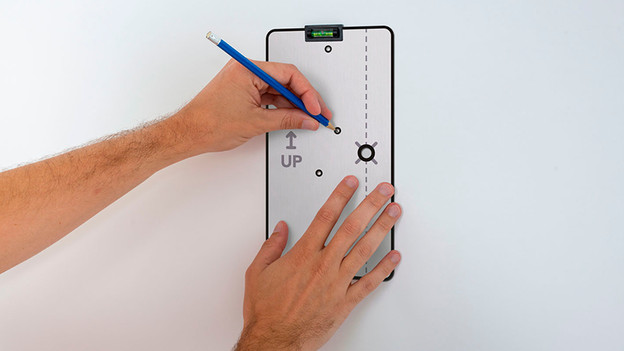

Schritt 3: abzeichnen
Bringe zuerst ein Kreuz an der Wand an, wo die Mitte deines Fernsehers sein sollte.
Lege die Schablone (3) so an die Wand, dass du das gerade platzierte Kreuz im Markierungspunkt siehst und markiere die Bohrlöcher mit der Wasserwaage (J).
Schritt 4: Bohren
Bohre besonders genau, indem du zuerst den 5 mm Bohrer und dann den 10 mm Bohrer verwendest Bohren. Bohre auf die gleiche Tiefe wie die Schrauben (4) .
Die Stopfen (4) einschlagen.

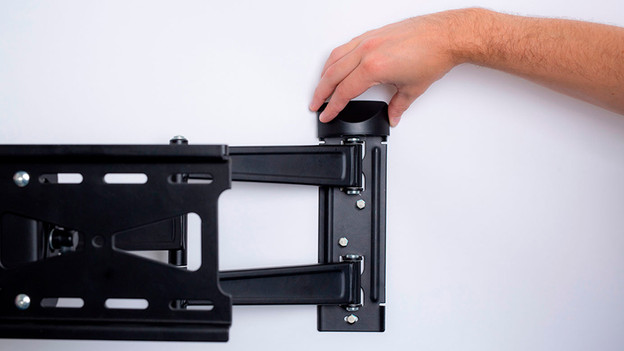

Schritt 5: Halterung montieren
Schraube die Wandhalterung (5) bündig mit den Unterlegscheiben (4) dazwischen an die Wand.
Klicke die Abdeckkappen (6) auf die Wandhalterung.
Hebe den Fernseher mit 2 Personen an und hänge ihn an der Wandhalterung ein.

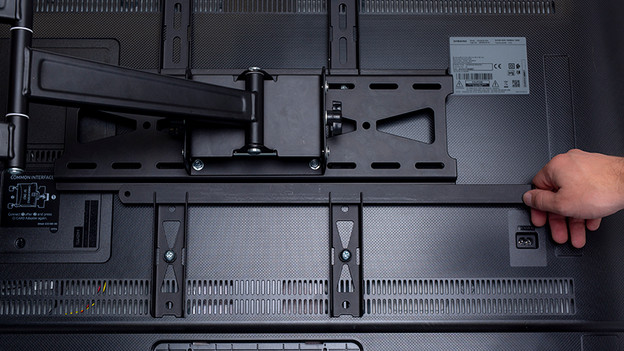

Schritt 6: Sichern
Schiebe die Sicherung (7) in die Öffnung an der Unterseite des Rahmen.
Fertig! Klopfe dir auf die Schulter, schalte den Fernseher ein und lasse dich auf die Couch fallen.
